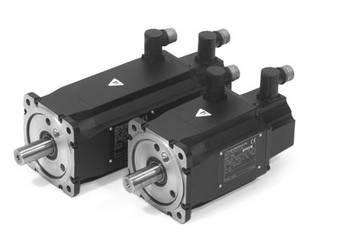

QSY 116

    Specifications

    Motor

    QSY 116 C

    QSY 116 E

    QSY 116 J

    QSY 116 J EcoDyn

    Nennspannung UN

    315 V/311 V

    302 V/299 V

    290 V/288 V

    408 V/405 V

    Nennleistung PN

    1,45 kW/1,30 kW

    1,85 kW/1,67 kW

    2,42 kW/2,18 kW

    2,64 kW/2,38 kW

    Nenn-Drehzahl nN

    3 000 min-1

    3 000 min-1 3)

    Nenn-Drehmoment MN1)

    4,6 Nm/4,1 Nm

    5,9 Nm/5,3 Nm

    7,7 Nm/6,9 Nm

    8,4 Nm/7,6 Nm

    Nennstrom IN1)

    3,3 A/3,0 A

    4,1 A/3,7 A

    5,4 A/4,8 A

    4,3 A/3,9 A

    Stillstands-Drehmoment M01)

    5,2 Nm

    7,2 Nm

    10,0 Nm

    10,0 Nm

    Stillstands-Strom I01)

    3,3 A

    4,8 A

    6,8 A

    5,0 A

    max. Drehzahl nmax

    5 400 min-1

    4 200 min-1 3)

    max. Drehmoment Mmax2)

    16 Nm

    25 Nm

    41 Nm

    41 Nm

    max. Strom Imax2)

    12,7 A

    19,0 A

    32,6 A

    23,0 A

    Masse m

    6,9 kg

    7,8 kg

    8,6 kg

    9,5 kg

    12,0 kg

    13,3 kg

    12,0 kg

    13,3 kg

    Läufer-Trägheitsmoment J

    7,5 kgcm2

    7,9 kgcm2

    9,9 kgcm2

    10,3 kgcm2

    15,0 kgcm2

    15,4 kgcm2

    15,0 kgcm2

    15,4 kgcm2

    Bremse

    Nennspannung UBr

    Nennstrom IBr

    Haltemoment MBr

    ohne

    mit

    DC 24 V

    0,6 A

    13,5 Nm

    ohne

    mit

    DC 24 V

    0,6 A

    13,5 Nm

    ohne

    mit

    DC 24 V

    0,85 A

    13,5 Nm

    ohne

    mit

    DC 24 V

    0,85 A

    13,5 Nm

    ID für Motor mit ERN 1387

    ID für Motor mit ECN 1313

    ID für Motor mit EQN 1325

    339876-03

    339876-83

    339876-53

    339876-04

    339876-84

    339876-54

    339877-03

    339877-83

    339877-53

    339877-04

    339877-84

    339877-54

    339878-03

    339878-53

    339878-04

    339878-54

    339878-13

    339878-83

    339878-63

    339878-14

    339878-84

    339878-64

    1) bei 100 K 2) max. 200 ms 3) im EcoDyn-Betrieb

    Kursiv: Angabe für Motoren mit ECN 1313 oder EQN 1325 (Nenn-Drehmoment um 10% reduziert)
